一、足球场基本介绍

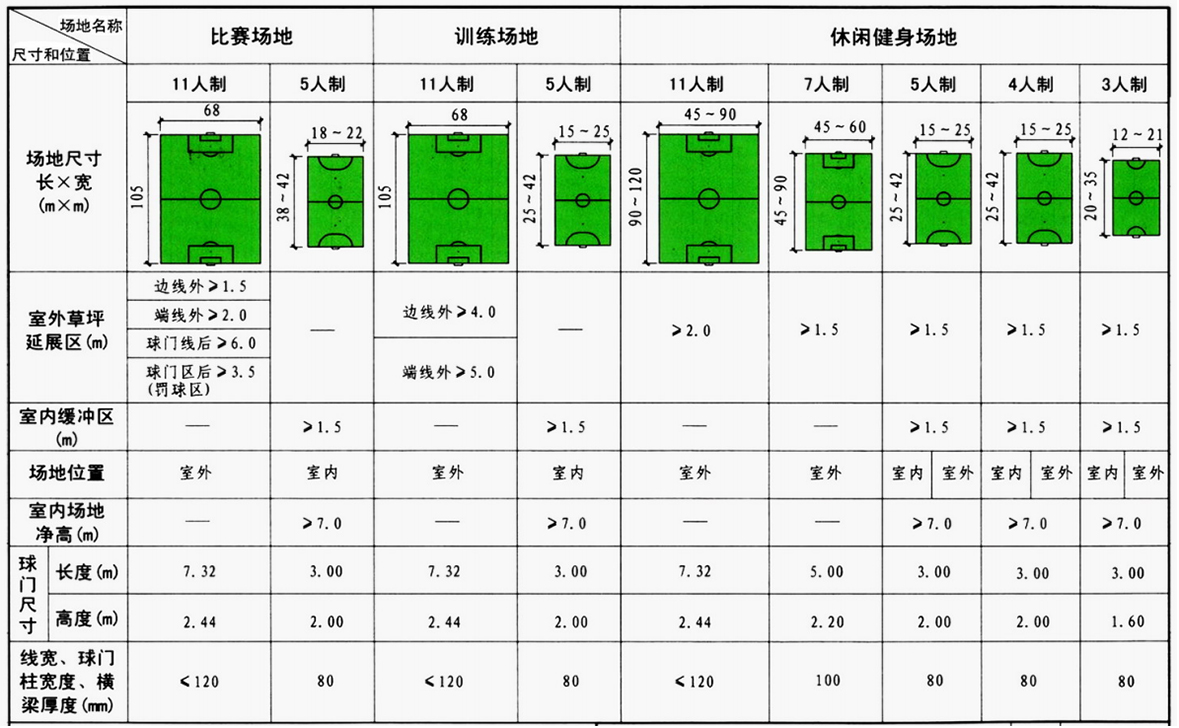

(一)足球场尺寸介绍


足球场按场地面积大小及使用需求,可分为11人制足球场、7人制足球场及5人制足球场。

场地由比赛区(划线区)和缓冲区共同组成足球场,两者缺一不可。

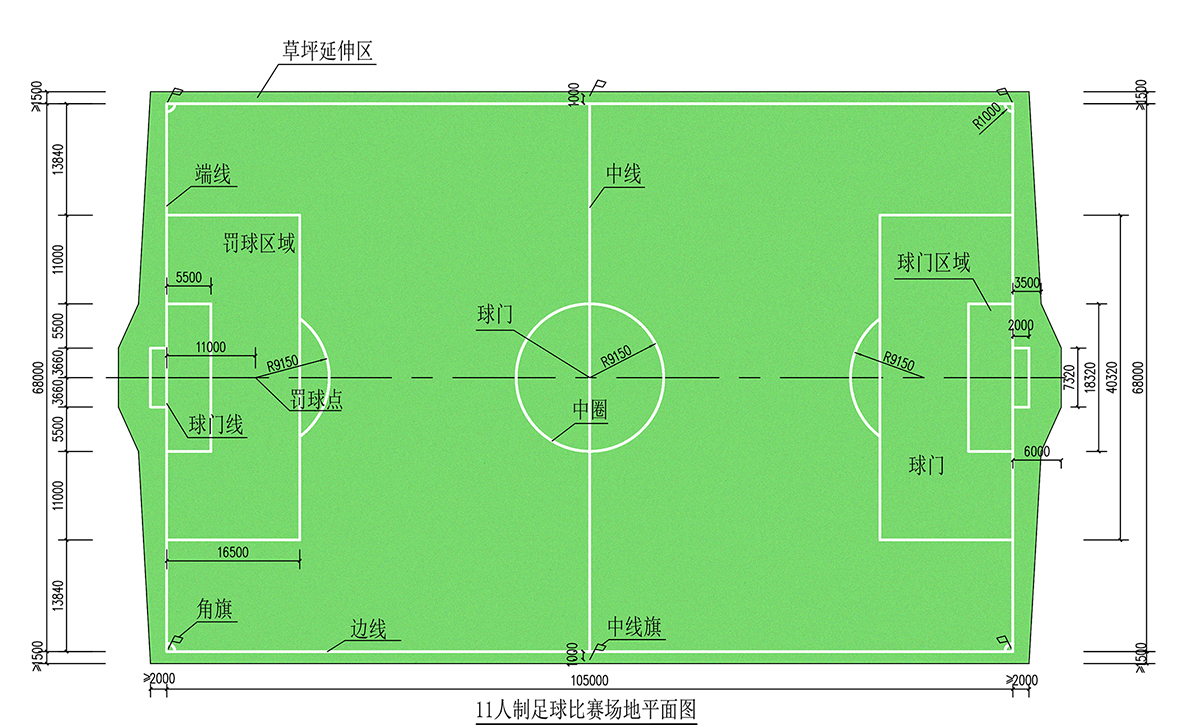

1.11人制足球场平面图

比赛区,长105m,宽68m;缓冲区:长边≥1.5m,短边≥2m

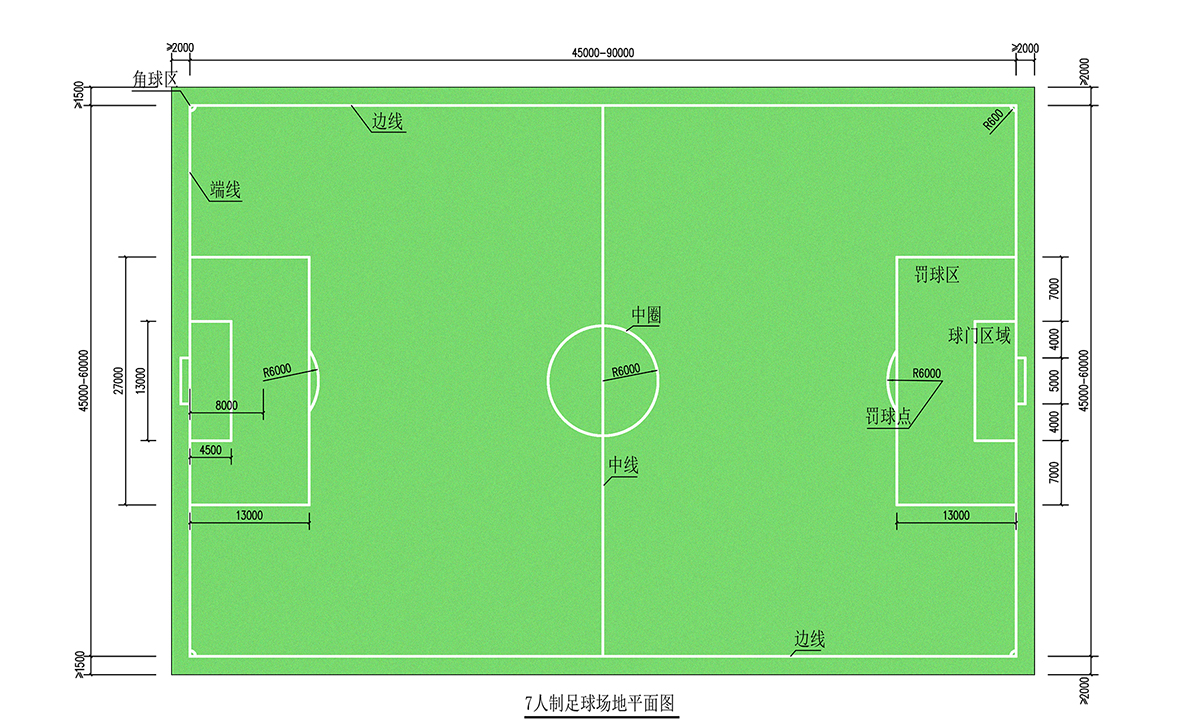

2.7人制足球场平面图

比赛区:长45~90m,宽45~60m;缓冲区:长边≥1.5m,短边≥2m

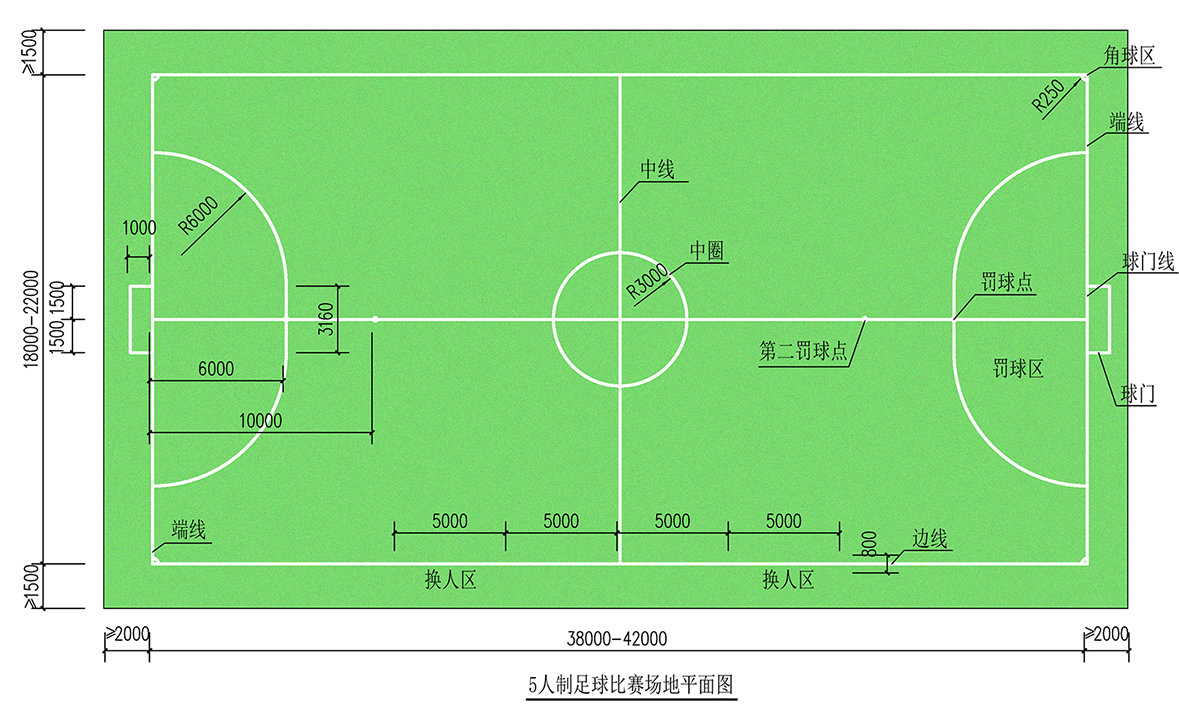

3.5人制足球场平面图

比赛区:长38~42m,宽18~22m;缓冲区:长边≥1.5m,短边≥2m



(二)足球场基本组成要素介绍

足球场基本由球场基础结构、排水系统、给水系统、草坪面层、排水沟、面层白色功能线,足球门,角旗等基本要素组成。

附加配套设施有围网、照明系统、看台、队员席、草坪补光系统、地下供暖系统等。

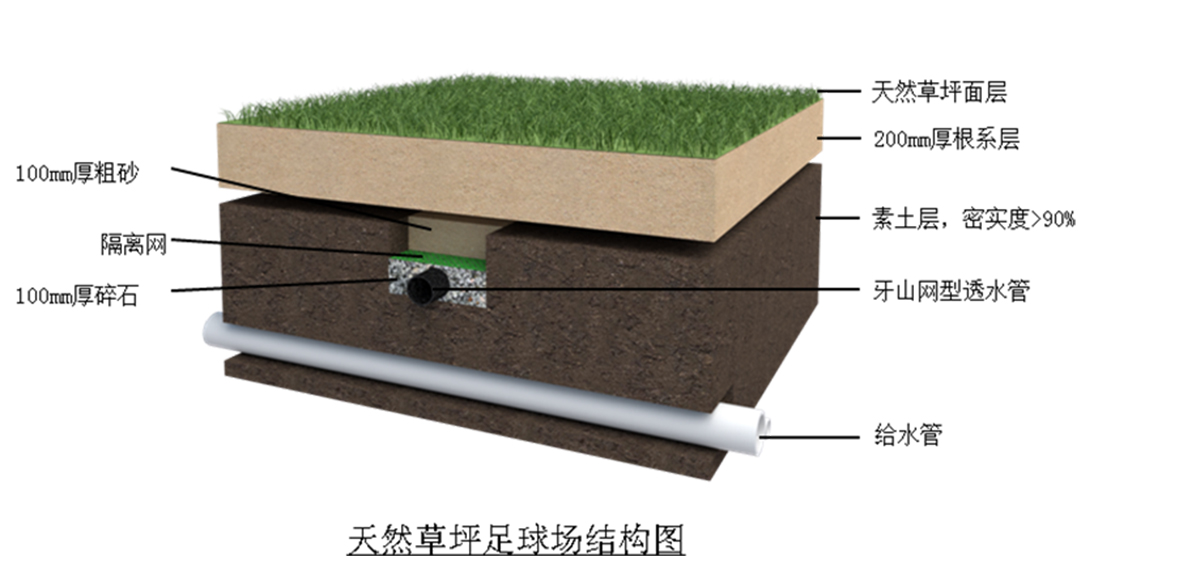

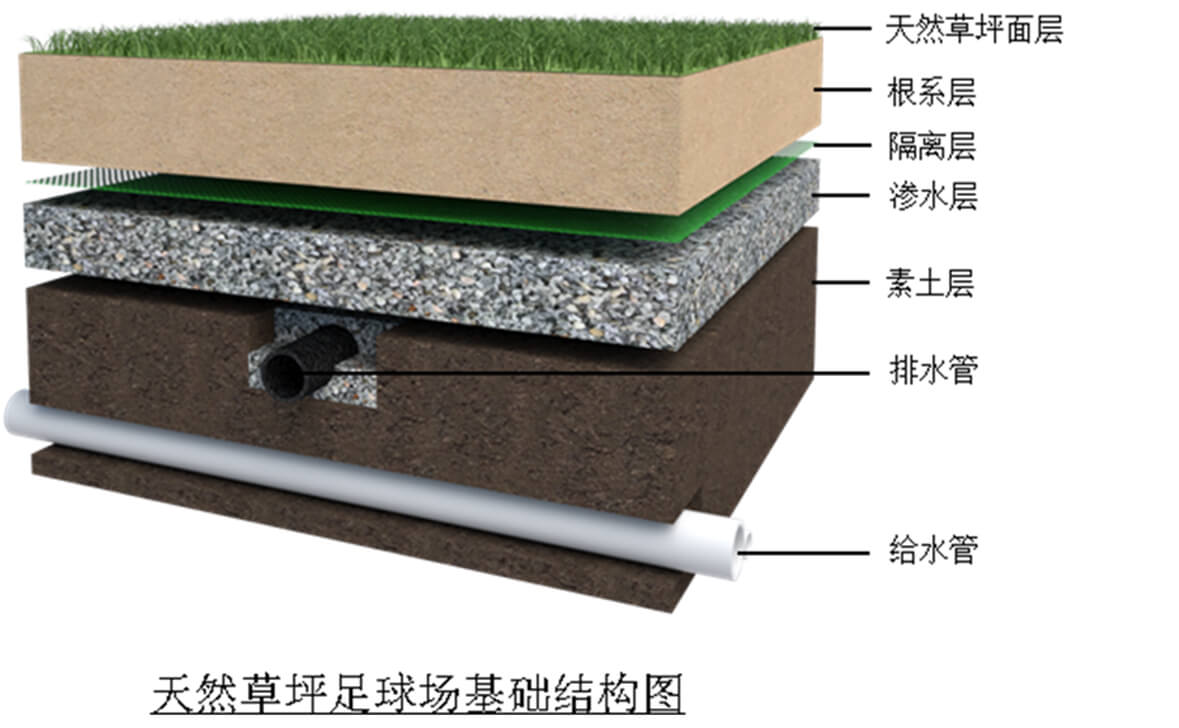

1.球场基础结构

以天然草坪足球场为例,球场基础结构并不是由简单的土壤加草坪面层组成的,基础为多层结构,每层均有其特定的功能特点,根据场地的适用范围、等级不同,场地的基础结构也各不相同。


根系层

组成:根系层应为沙性结构,细沙占比大于85%为宜,辅以营养土,肥料等,旋耕混合后组成根系层。

功能特点:根系层主要为天然草坪提供良好的生长环境,利于草坪的生长扎根,要求其具有良好的肥力,一定的孔隙度和蓬松度,适宜的透水性和保水性能。


隔离层

组成:网状结构,多用80目以上尼龙滤网或100g/m2以上土工布。

功能特点:防止上层根系层经雨水冲刷造成沙土流失,具有增加基础稳定性的功能。


渗水层

组成:为碎石、米石等大颗粒粒料组成。

功能特点:提升场地排水性能,加快场地排水速率,提高场地的蓄水能力,防止或减轻应暴雨积水对上面层的影响。


2.排水系统

由于足球场大而且平坦和比赛时的需要,对足球场地的排水要求非常重要,足球场地积水将影响比赛结果,长期积水会影响天然草坪的寿命。一般排水的方法有如下几种:


场地表面排水法

这是普遍使用的方法,也是非常重要的方法,靠着足球场地的纵向及横向坡度,将降雨的水排出场外,所以要求设计坡度值和施工准确度的准确性,都是非常严格的。

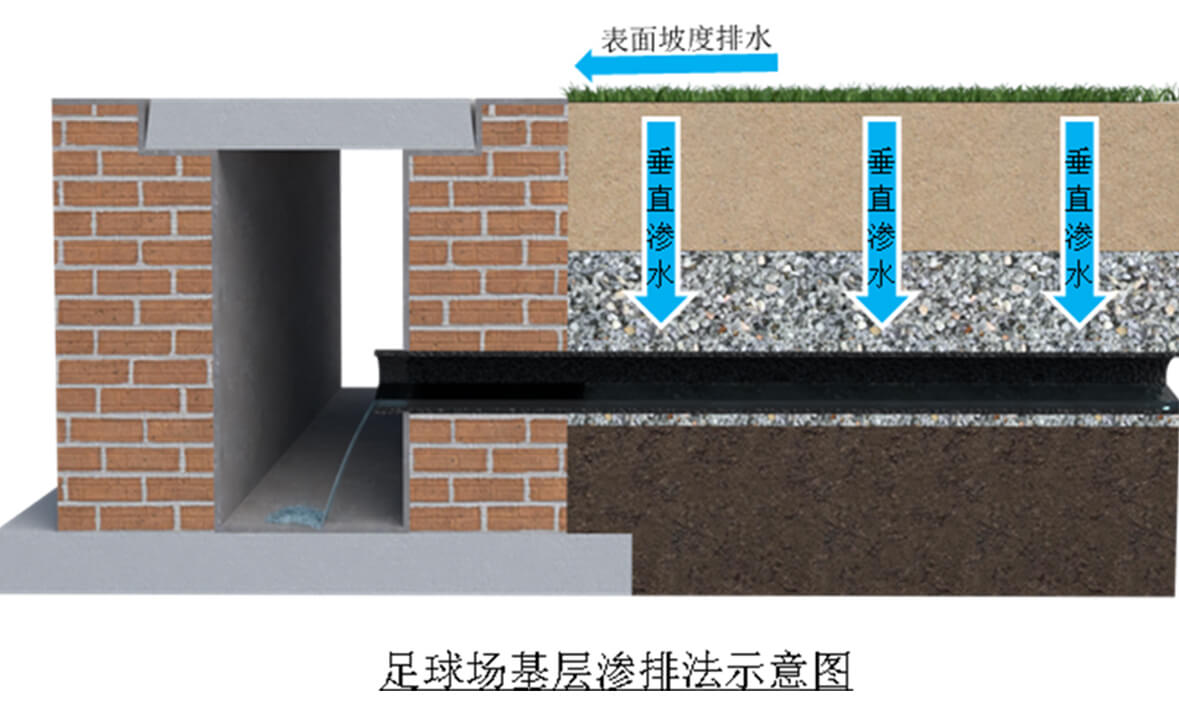

基层渗排法

地表排水后的余水,经松散的基层土壤渗到地下,同时经过基层内的盲沟,排出场外的排水沟中。另一方面也能将地下水隔离,保持地表的自然含水量,对于天然草坪足球场,这是非常重要的。


强制排水法

强制排水法是在基层里,设置一定量的滤水管,通过抽水泵的真空作用,将基层中的水,加速吸入滤水管中而排到场外,属于强排水系统。



3.给水系统

给水系统是足球场不可或缺的一部分,水分做为草坪生长的必要条件,足球场几乎每天都需要通过洒水来保证草坪的正常生长。一般的足球场洒水方法有两种:


人工洒水

沿足球场四周安装给水管道,场地间隔30-50m布置几个取水口,需要洒水时接驳软管至场内由人工分区域浇水。此种洒水方法需要耗费较多的人力、浇水时间很长且洒水不均匀,无法保障草坪生长的均一性,基本不适用于面积较大的足球场,不推荐使用。


自动喷淋系统

在场地内布置给水管道,矩阵布置给水喷头,自动控制器、电磁阀等配合管道加压泵实现场地全自动定时定量的浇灌,自动喷淋系统喷淋效果好,喷洒均匀、覆盖度高且省时省力,是优秀场地建设的不二之选。不过自动喷淋系统往往需要配套蓄水池、全自动控制系统、场内地埋式旋转喷头,实现喷淋效果好的同时也伴同着较高的造价。

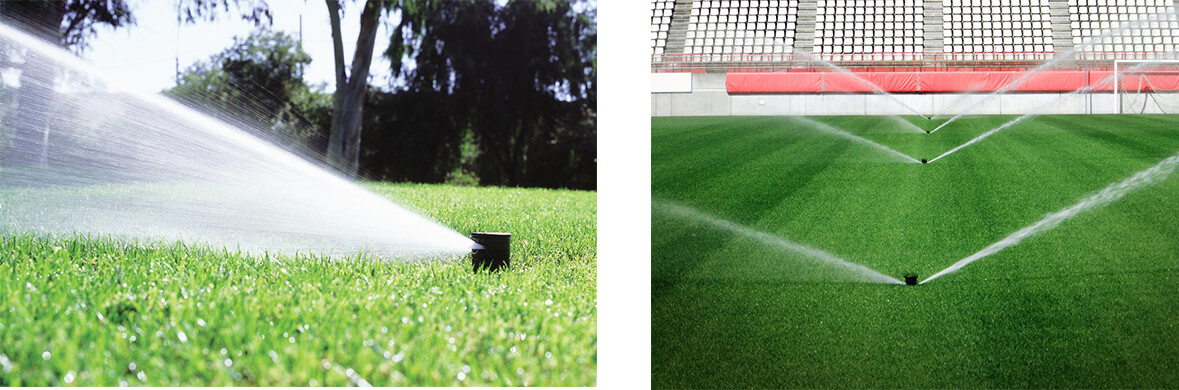

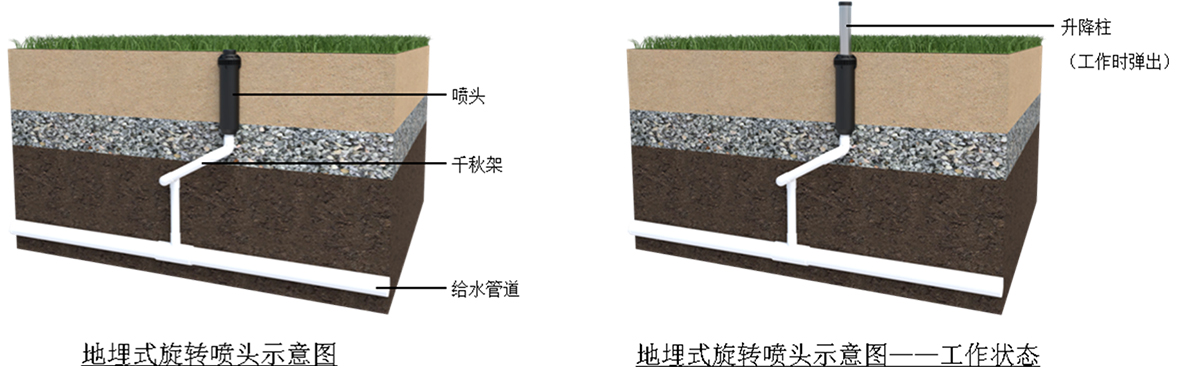

地埋式旋转喷头

喷头为地埋式,所有喷头底部皆使用千秋架连接,可调节喷头高度,顶部有缓冲橡胶盖缓冲压力,保证运动安全,工作时升降柱弹出,暴露表面仅85mm。

地埋式旋转喷头通常射程为19-24m,一片11人制天然草坪足球场4×6安装24个即可覆盖全场,且单层覆盖度100%,双层覆盖度达85%以上。为了喷灌均匀及防止同时工作流量过大,场地通常分组轮灌溉,一般有6×4、4×6、3×8几种形式,每组配备电磁阀,由控制器统一管理控制。


4.草坪面层

草坪面层是足球场最重要组成部分,直接影响了足球场的性能、观感、脚感、安全等。草坪面层一般可分为三大类:天然草坪、人造草坪、天然人造混合草坪。

天然草坪

分类:按国内气候条件,天然草坪大致可分为暖季型草坪(例:兰引Ⅲ号、百慕大、狗牙根等)、冷季型草坪(例:早熟禾、高羊茅、黑麦草等)、和冷暖季混播草坪(例:百慕大混播黑麦草等)。

特性:作为足球场使用的天然草坪,需具备较强的抗逆性 ,耐践踏性 ,再生性,抗病虫害能力。值得注意的是足球场天然草坪必须区分于传统绿化草坪,例如在园林绿化中被广泛使用的台湾草并不适用于足球场。

施工方法:天然草坪建植方法有播草籽、草茎密植、草皮(卷)铺设、大草毯铺设;草坪种植后通常需要1-3个月的成坪养护时间才可达到成坪标准。


兰引Ⅲ号草坪


冷暖季混播草坪(四季常绿)

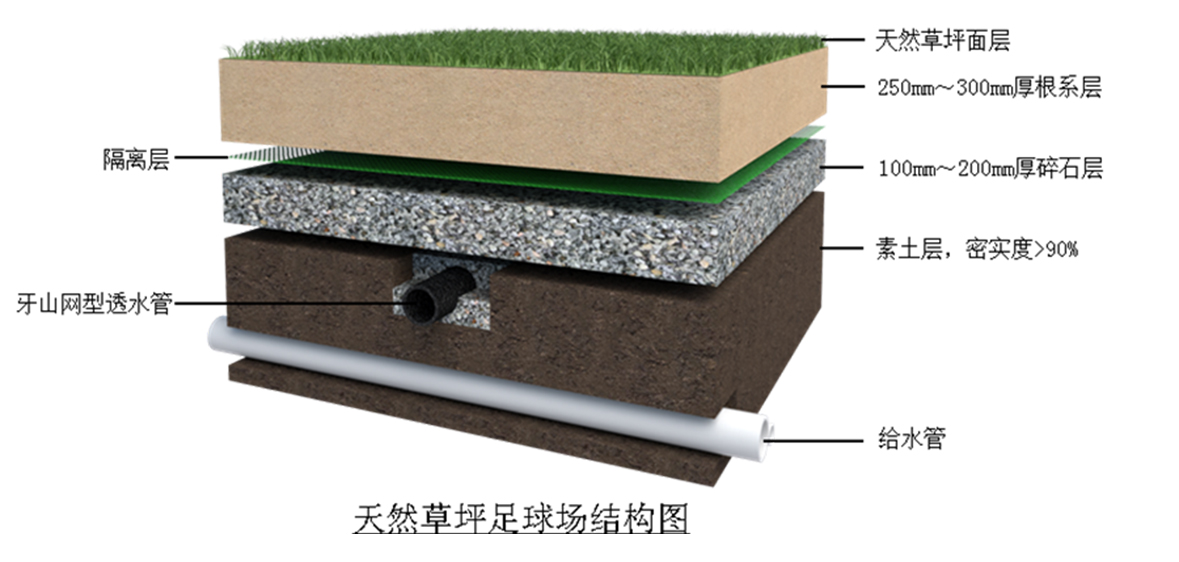

二、天然草坪足球场推荐结构做法

适用标准:GBT 19995.1-2005《天然材料体育场地使用要求及检验方法 第1部分:足球场地天然草面层》一、二级标准。

使用范围:世界杯、国际锦标赛、奥林匹克运动会、国家级竞赛、省级、地区级竞赛。

适用标准:GBT 19995.1-2005《天然材料体育场地使用要求及检验方法 第1部分:足球场地天然草面层》三级标准。

使用范围:教学及群众性休闲活动等。

三、技术参数


(一)国家标准:GBT 19995.1-2005《天然材料体育场地使用要求及检验方法 第1部分:足球场地天然草面层》


序号

项目

一级标准具体要求

二级标准具体要求

三级标准具体要求

1

规格、划线、朝向

符合国际足球联合会竞赛规则的规定

符合国际足球联合会竞赛规则的规定

-

2

表面硬度

20~80

10~100

10~100

3

牵引力系数

1.2~1.4

1.0~1.8

1.0~1.8

4

球反弹率

20%~50%

15%~55%

-

5

球滚动距离

4m~12m

2m~14m

-

6

场地坡度

不大于0.3%

不大于0.5%

-

7

平整度

3m范围内高差不大于20mm

3m范围内高差不大于30mm

3m范围内高差不大于30mm

8

茎密度

2~3)枚/cm2

1.5~4)枚/cm2

-

9

均一性

分值总和应≥15、单项得分应≥3

分值总和应≥15、单项得分应≥3

-

10

根系层渗水速率

圆筒法(0.6~1.0)mm/min

圆筒法(0.4~1.2)mm/min

圆筒法(0.4~1.2)mm/min

11

渗水层渗水速率

实验室法应大于3.0mm/min

实验室法应大于3.0mm/min

-

12

有机质及营养供给

根系层应有足够的N、P、K、Mg

根系层应有足够的N、P、K、Mg

根系层应有足够的N、P、K、Mg

13

环境保护要求

不应使用带有危险的或是散发对人、土壤、水、空气有危害污染的物质或材料

不应使用带有危险的或是散发对人、土壤、水、空气有危害污染的物质或材料

不应使用带有危险的或是散发对人、土壤、水、空气有危害污染的物质或材料

14

叶宽度

宜不大于6mm

宜不大于6mm

-


(二)企业标准:Q/XWCY0002-2022《天然草坪足球场根系层验收要求及检验方法》


序号

项目

合格要求

优良要求

1

场地硬度

50~100

60~90

2

坡度

不大于0.5%

不大于0.3%

3

平整度

3m长度范围内任意两点相对高差不大于20mm

3m长度范围内任意两点相对高差不大于15mm

4

渗水速率

采用圆筒法应为1.0mm/min~3.0mm/min

采用圆筒法应为1.0mm/min~2.5mm/min

5

含水率

12%~32%

15%~29%

6

环境保护要求

可塑透水软基层材料各项污染物项目指标应符合GB 36600-2018中建设用地中第一类用地的筛选值

7

根系层(河砂)级配要求

根系层(河砂)粒径为0.1 mm~1.0mm的占比应大于85%。
